介绍
系统自带的Bootloader
系统自带的 Bootloader 则是 STM32 芯片厂家（ST 公司）在出厂时 固化在片内 ROM（系统存储区 System Memory） 的一段程序，不会被擦除。
它的主要功能是： 👉 在芯片没有用户程序（或者用户强制进入 Boot 模式）时，提供一种“下载/烧录新程序”的方式。
换句话说，它就是 官方提供的“应急烧录器”。 当你没法用 SWD/JTAG 烧录器时，还可以通过这个 Bootloader，把程序从 串口 / USB / CAN / I²C / SPI 等接口下载进 Flash。
工作原理
- 上电/复位后，芯片会根据 BOOT 引脚状态 决定从哪里启动：
- BOOT0=0 → 从 主 Flash 启动（用户程序）。
- BOOT0=1 → 从 系统存储区（System Memory） 启动，也就是运行 ST 内置 Bootloader。
- 进入系统 Bootloader 后：
- Bootloader 会初始化对应外设（比如 USART1）。
- 等待上位机（比如 ST 的 Flash Loader 工具，或 STM32CubeProgrammer）通过协议发送下载命令。
- 收到命令后，就能把新程序写入 Flash。
串口
STM32 串口 + DMA + 空闲中断 + 缓冲区 的经典方案
这个方案在 高效率、不丢数据 的场景下非常常见，比如用 ESP8266/ESP32 AT指令 或 大批量传感器数据采集。
工作流程
初始化DMA循环接收
- 设置 DMA 通道，把串口的
DR寄存器绑定到一块 循环缓冲区。 - 配置 DMA 长度，比如 256字节。
- 启动 DMA 循环模式，这样 DMA 会一直把收到的数据存到缓冲区。
- 设置 DMA 通道，把串口的
开启串口空闲中断
- 当 UART 发现一段时间没有数据输入，就触发 空闲中断。
- 在空闲中断里，可以认为“这一帧数据到头了”。
计算接收长度
- 在空闲中断 ISR 中：
- 先清除空闲中断标志。
- 关闭 DMA。
- 根据
接收缓冲区长度 - DMA当前的CNDTR寄存器值算出本次接收的数据长度。 - 把数据拷贝到用户处理缓冲区。
- 重新开启 DMA。
- 在空闲中断 ISR 中：
用户处理数据
- 应用层就能拿到一帧完整的数据，进行协议解析，比如 MQTT 消息、AT指令、Modbus 帧。
AB分区规划
ZET6 512KB 一页2KB，一共256页 0~255
B区 40K 0~19
A区 80K 20~63

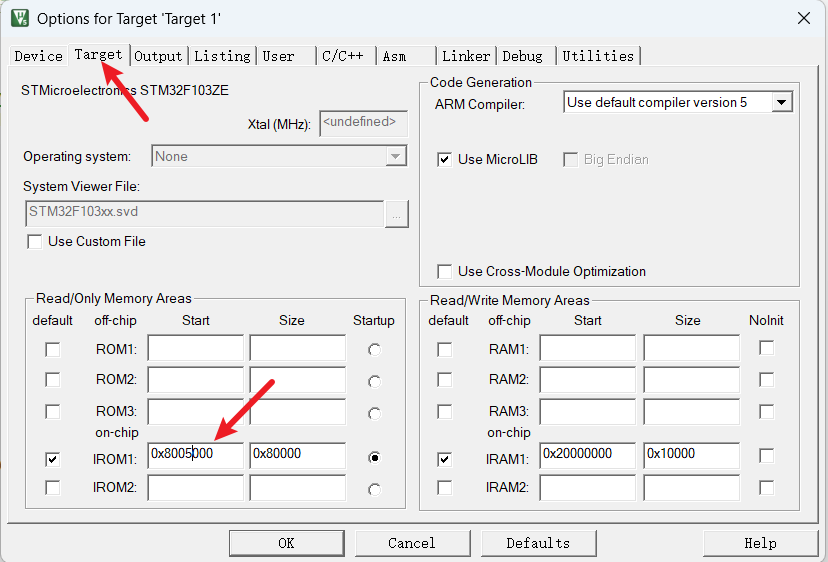

keil设置跳转
然后
分区跳转的两大任务
- 设置sp，A区的起始地址给到sp
- 设置pc，A区的起始位置+4给到pc
补充：把我们在B区用到的外设，寄存器reset
分区跳转的过程

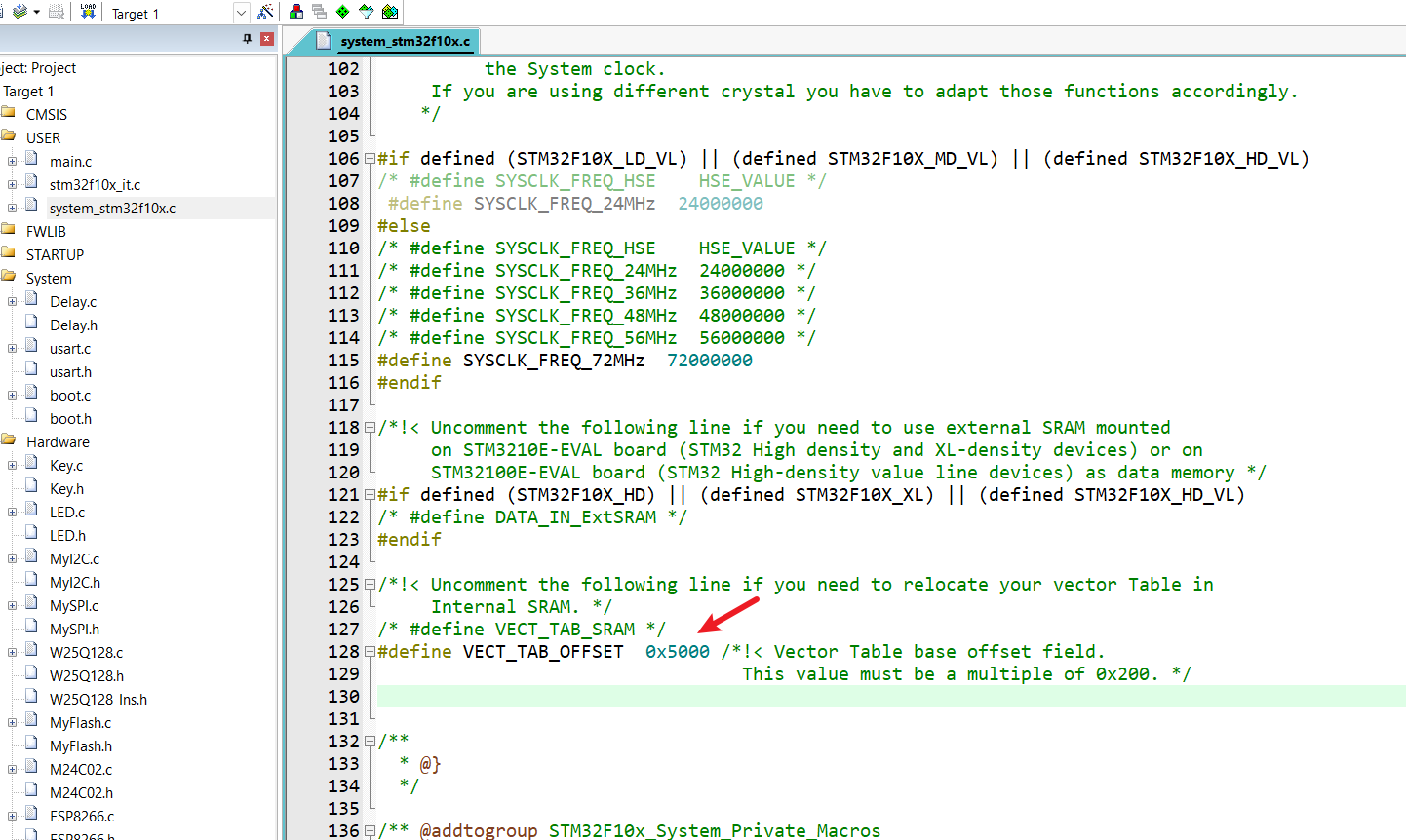

A区设置向量表的地址和下载的地址，B区判断之后，跳转到A区的地址
跳转后A区要启动中断
__enable_irq(); // 确保中断打开172.20.10.2
细节问答
- 谁将OTA_flag变成对勾？ A区
- 什么时候将OTA_flag变成对勾？ A区下载完毕之后
- OTA时，最新版本的程序文件下载到哪？ 分片下载，[256], W25Q64中
- OTA时，最新版本的程序文件如何下载？下载多少？ 服务器下发告诉我们上传的新版本程序的大小，字节数
- 下载多少这个变量用不用保存？ 用，保存到24C02
- 发生OTA事件时，B区如何更新A区？ 根据保存在24C02中的下载量，拿数据，写到A区
Xmodem基本流程
Xmodem 128字节包标准长度为 133（SOH+包号+包号反码+128字节数据+2字节CRC），但实际传输可能会有偏差，建议先打印
datalen和data[0]，确认是否收到完整包。
CRC校验
在线校验工具：http://www.ip33.com/crc.html
实现代码
c
uint16_t Xmodem_CRC16(uint8_t *data, uint16_t datalen)
{
uint16_t crc = 0x0000;
uint16_t i;
while (datalen--) {
crc ^= ((uint16_t)(*data++) << 8); // 通过异或（^=）把新字节混入寄存器，将字节放到高 8 位，新来的字节要放在 左边的高 8 格（bit15~bit8），这样每次左移时，它会慢慢进入最高位，逐位计算。如果放在低 8 位，那它根本走不到最高位，CRC 就算错了
for (i = 0; i < 8; i++) {
if (crc & 0x8000) {
crc = (crc << 1) ^ 0x1021;
} else {
crc = (crc << 1);
}
}
}
return crc;
}Keil生成bin格式文件
"D:\Keil_v5\ARM\ARMCC\bin\fromelf.exe" --bin "Objects\Project.axf" --output "Objects\Project.bin"然后编译就会自动生成bin文件
串口IAP关键代码
c
if (BootStaFlag & IAP_XMODEM_D_FLAG)
{
// 接收数据包（Xmodem 128 bytes）
if ((datalen == 133) && (data[0] == 0x01))
{
BootStaFlag &= ~IAP_XMODEM_C_FLAG; // 清掉C模式标志
// 计算 CRC
UpdateA.XmodemCRC = Xmodem_CRC16(&data[3], 128);
// 校验 CRC
if (UpdateA.XmodemCRC == (data[131] * 256 + data[132]))
{
uint16_t packet_index = UpdateA.XmodemNB % (STM32_PAGE_SIZE / 128); // 一页可以放16个包
// 直接计算当前包在页内的偏移位置
uint32_t buff_offset = packet_index * 128;
// 拷贝数据到缓冲区
memcpy(&UpdateA.Updatebuff[buff_offset], &data[3], 128);
UpdateA.XmodemNB++; // 包计数递增
// 每满一页写入 Flash (关键修复：地址计算和字数量)
if ((UpdateA.XmodemNB % (STM32_PAGE_SIZE / 128)) == 0)
{
uint32_t page_index = (UpdateA.XmodemNB / (STM32_PAGE_SIZE / 128)) - 1;
uint32_t flash_addr = STM32_A_SADDR + (page_index * STM32_PAGE_SIZE);
// 传入字数量 = 页大小(2048) / 4
Flash_WriteWords(flash_addr,
(uint32_t *)UpdateA.Updatebuff,
STM32_PAGE_SIZE / 4); // 2048/4=512 words
}
printf("\x06"); // ACK
}
else
{
printf("\x15"); // NAK
}
}
// 接收结束标志（EOT）
if ((datalen == 1) && (data[0] == 0x04))
{
printf("\x06"); // ACK
// 写入剩余不足一页的数据
uint16_t packets_remain = UpdateA.XmodemNB % (STM32_PAGE_SIZE / 128);
if (packets_remain != 0)
{
uint32_t page_index = UpdateA.XmodemNB / (STM32_PAGE_SIZE / 128);
uint32_t flash_addr = STM32_A_SADDR + (page_index * STM32_PAGE_SIZE);
uint32_t byte_count = packets_remain * 128;
// 传入字数量 = 字节数 / 4
Flash_WriteWords(flash_addr,
(uint32_t *)UpdateA.Updatebuff,
byte_count / 4);
}
BootStaFlag &= ~IAP_XMODEM_D_FLAG;
Delay_ms(100);
NVIC_SystemReset(); // 系统复位
}
}注意点，FLASH写入是按字的单位写入的。
一次写32位，4个字节，写多少次，就是2048/4
设置版本号
格式：
VER-1.0.0-2025/09/04-15:04

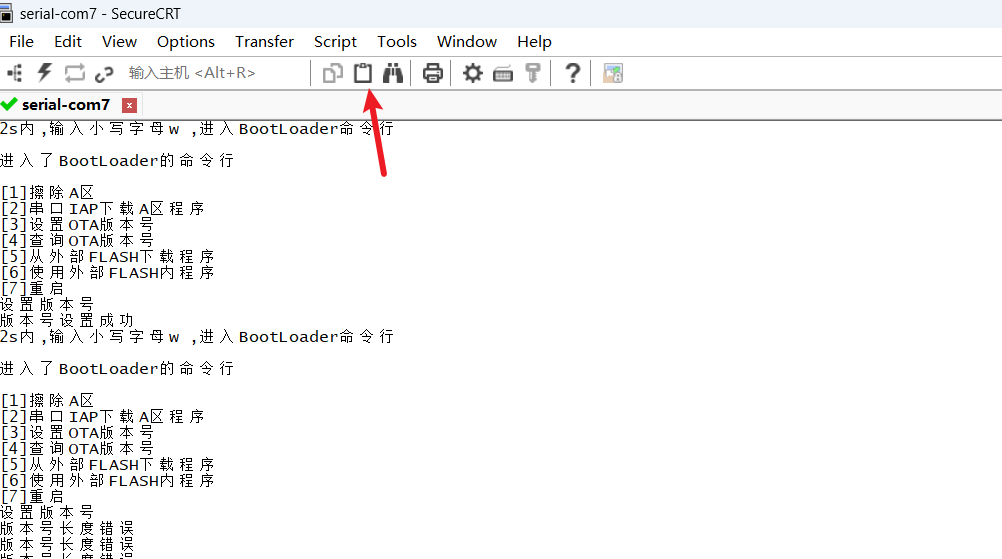

点这个粘贴

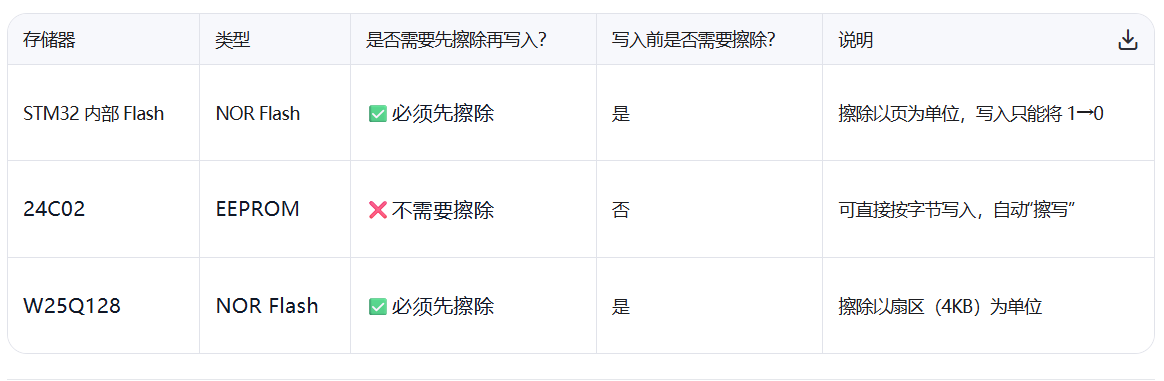

flash区别
